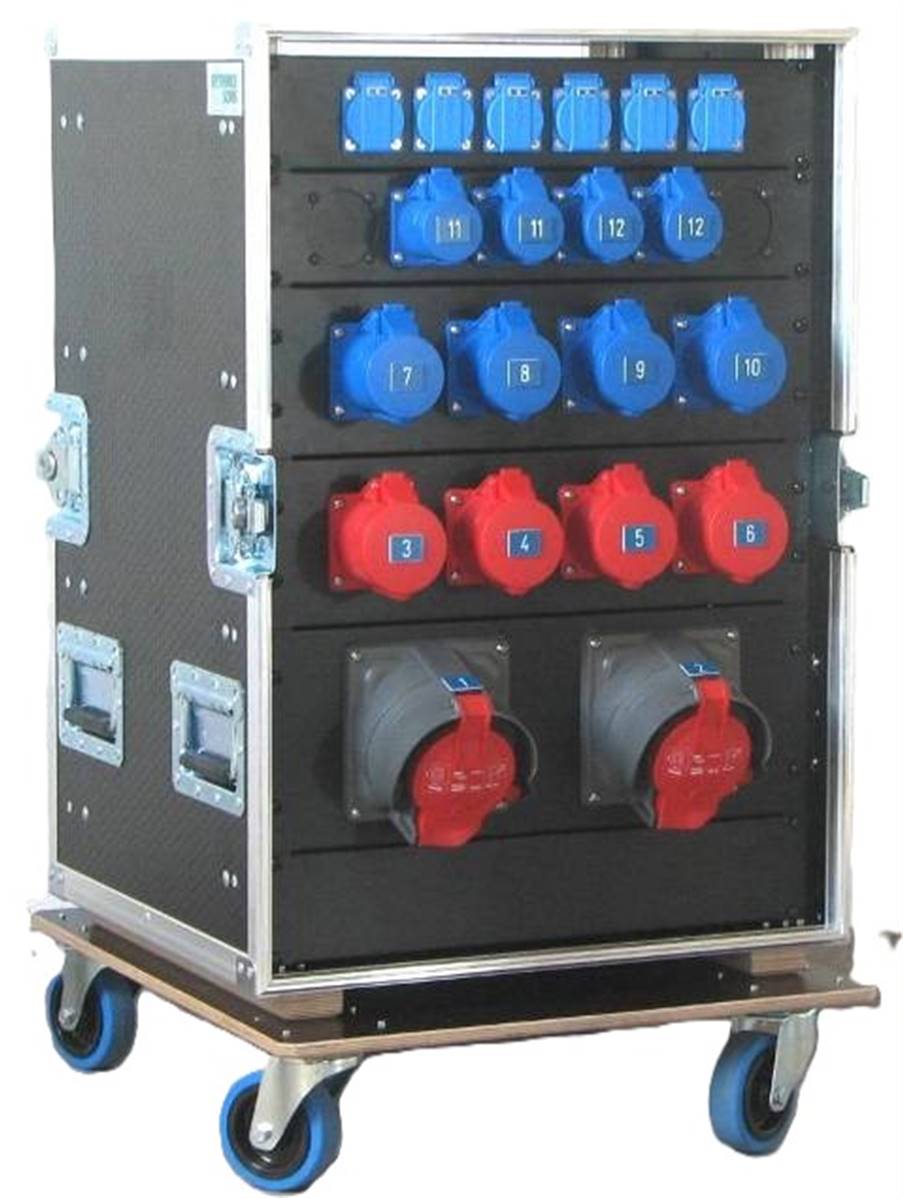

Armoire d'alimentation électrique fly case 125A :
- fly case série lourde rythmes § son 16U + planche à roulette
- disjoncteur 4X125A différentiel 30mA en tête + bobine manque de tension protégée par fusible 2A
- alimentation sur socle mâle droit CEE17 3P+N+T 125A
- 2 socles Prisinter CEE17 3P+N+T protégés par 2 disjoncteurs 4x63A
- 4 socles droits 3P+N+T 32A protégés par 4 disjoncteurs 4x32A
- 4 socles droits 32A 2P+T CEE17 protégés par 4 disjoncteurs PH/N 32A
- 4 socles droits 16A 2P+T CEE17 protégés par 2 disjoncteurs PH/N 16A
- 6 socles NF à volet bleu 10/16A 2P+T protégés par 2 disjoncteurs PH/N 16A
- 3 voyants oranges mise en service protégés par porte fusible bipolaire 2A
Remarques : Le fly case devra être alimenté avec une fiche femelle ayant un pontage entre le pilote et le neutre
